常見背蓋外殼如採用金屬材質, 以天線角度來看所影響會產生 電磁屏蔽效應 (Shielding effect), 讓無線訊號無法有效地接收和發射.

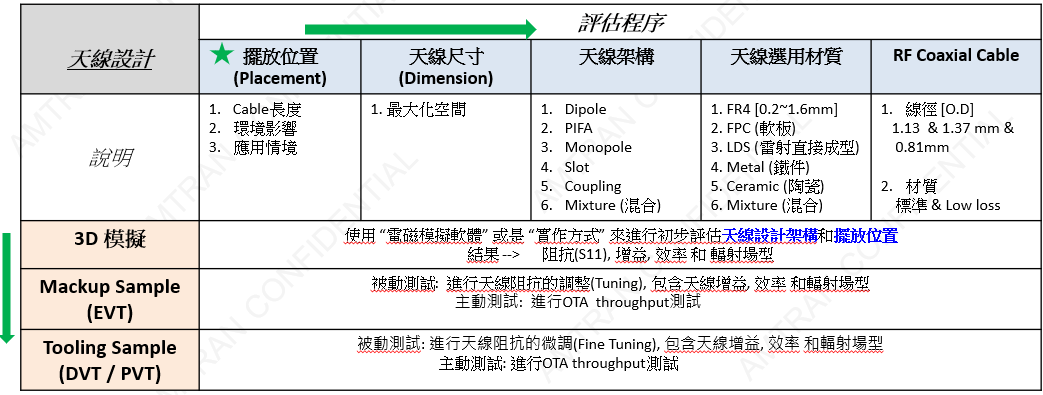

以下整理出天線設計的評估和考量以及如何克服的方式:

如上所表示評估的程序以天線的擺放位置為最重要, 但也需要確認周遭環境的影響和應用情境. 再者, 天線的設計架構會依可用的空間來去規劃, 並選用材質的搭配.

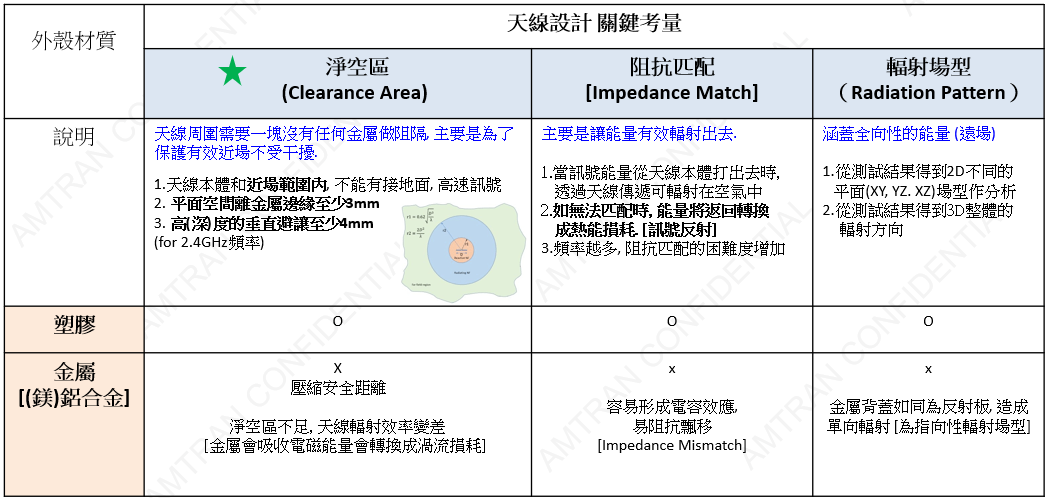

如上, 關鍵考量則需要有淨空區, 阻抗匹配 以及 輻射場型. 而針對淨空區部分極為重要是近場範圍內不能有金屬阻擋(遮蔽)而讓降低天線的輻射能量

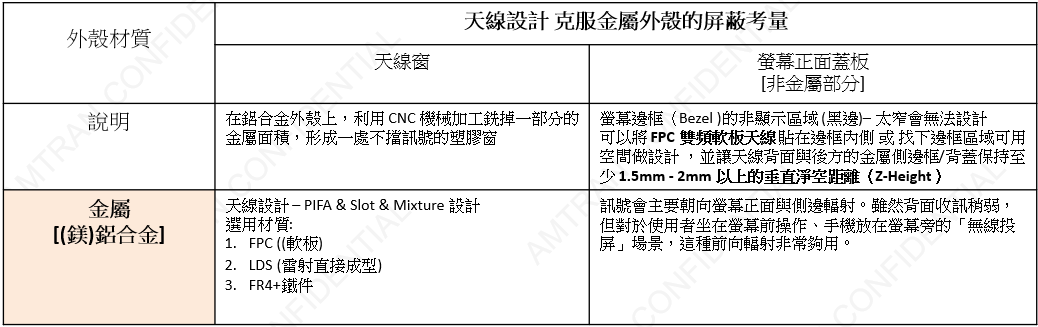

如上克服金屬外殼的方式,仍需要在有限的空間內找出可用的空間(不備金屬所阻擋), 後續文章會在增加一些有關天線的概念和想法來做分享
